デジタルレベルチェッカー （信号レベル測定器）
- メーカー
- その他
- 品番
- LCT6
- 商品名
- デジタルレベルチェッカー （信号レベル測定器）
- 定価
- オープン価格
- 販売価格
- ログイン後表示されます
- 在庫
- お取り寄せ品

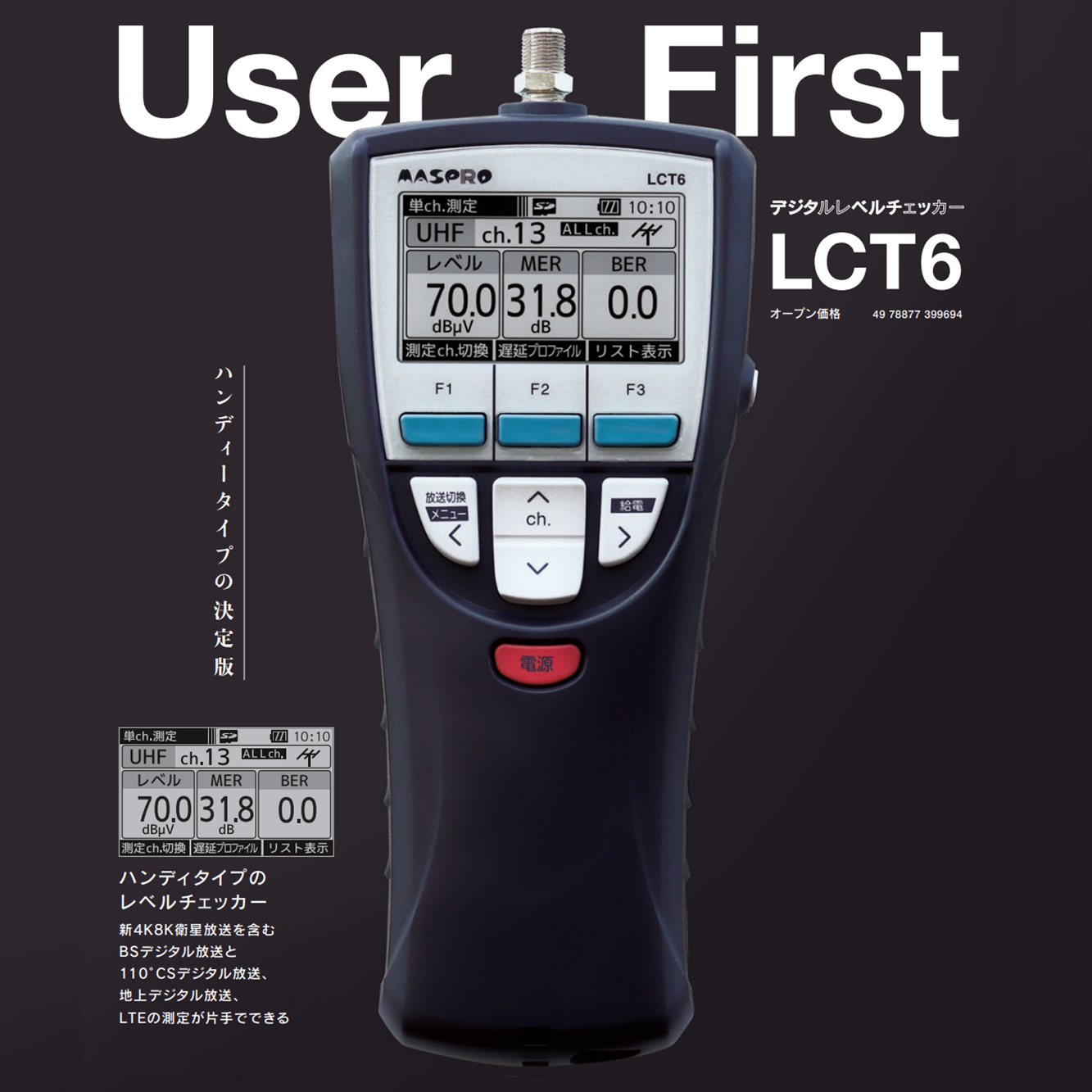

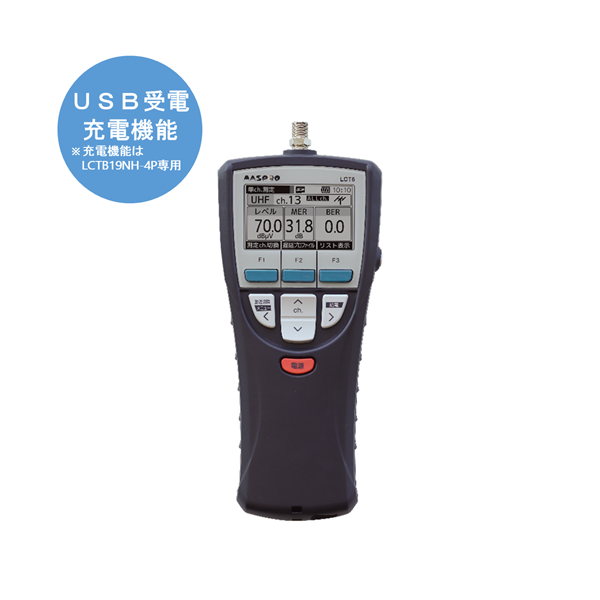

地上デジタル・BS・110 ﾟ CS・LTE デジタルレベルチェッカー
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送の受信レベル、信号品質(MER・C/N、BER)に加え、BS 左旋・110CS左旋放送の受信レベル、簡易C/N と、700MHｚ帯 LTE(携帯電話サービス)の受信レベルを測定できる、ハンディータイプの信号測定器です。
特長
●高精細な大画面表示
表示部のLCDは、高精細ドットマトリクス液晶を採用しており、測定値等の多くの情報が表示され、大変使いやすくなっています。また、LCD のコントラスト比が大きいため視認性も高くなり、うす暗い場所での使用においても、表示内容を確認することができます。
●大きなボタン、独立したボタン、ファンクションボタンによる簡単操作
大きなボタンで、チャンネルアップダウン/放送切換/給電の各操作が独立して行えますから、簡単に操作できます。また、３つのファンクションボタンを用意しており、各測定における機能を割り当てますので、容易に機能切換が可能です。
●新 4K8K 衛星放送の測定が可能
新 4K8K 衛星放送のレベルと簡易 C/N の測定が可能です。

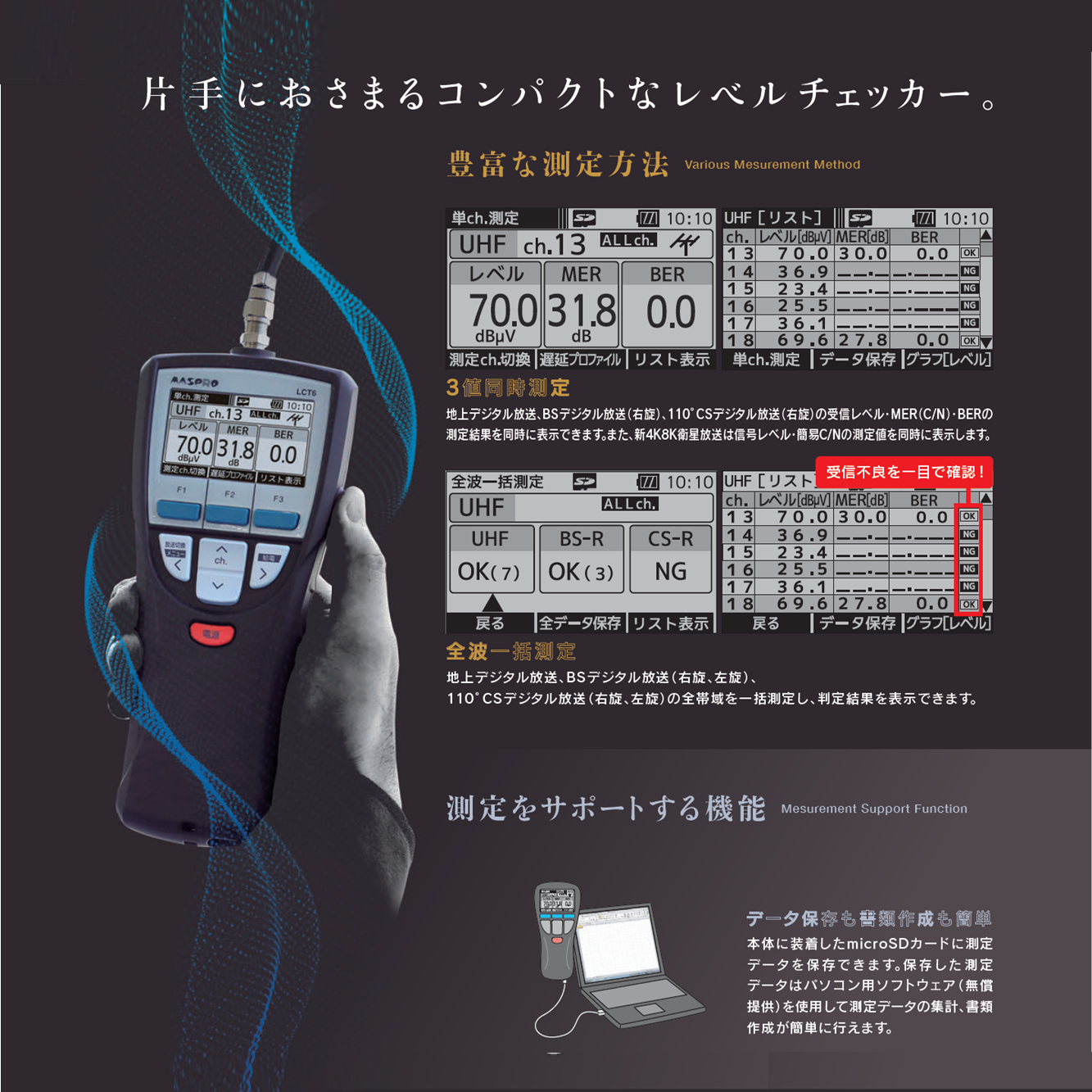

●3 値同時測定機能（受信レベル、BER、MER(C/N)の同時表示）
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送の信号レベルと信号の品質を表すBER と MER（衛星は C/N）の測定値が同時に表示できますので、作業の効率もアップします。また、新 4K8K衛星放送については、信号レベルと簡易 C/N の測定値が同時に表示できます。
●全波一括測定機能
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送信号、BS 左旋・110°CS 左旋放送信号を一括で測定することができます。壁面端子やテレビに接続する直前の信号の状態を簡単な操作で一度に確認することができます。信号のトラップなどの伝送路異常や外来電波障害などの異常を見つけやすくなります。また、測定結果をＯＫ／ＮＧで表示しますから判定が簡単です。
●受信確認マーク表示機能
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送の測定時に、受信信号の品質が一定以上であれば、受信確認マークを表示しますから、アンテナの方向調整を簡単に行えます。
●MER 測定範囲拡大
UHF(地上デジタル放送)において MER の測定範囲が 0～32dB となっています。アンテナ方向調整を行なうとき、MER 最大値が 30dB の機器では頭打ちとなる範囲が広くて、最適なアンテナ方向調整が難しいということがあります。MER 最大値が 32dB となっていますから、頭打ちとなる範囲が狭くなり、最適なアンテナ方向調整がしやすくなります。
●チャンネル登録機能
あらかじめ、よく使うチャンネルを登録することで、測定チャンネル選択時の時間を短縮することができます。測定チャンネルは、登録チャンネルのみと全チャンネルの切換もワンボタンで切換可能です。また、UHF(地上デジタル放送)については、microSD カード内に保存してある登録チャンネルファイルを読み込むことで受信地域ごとに受信チャンネルを切り替えることができます。

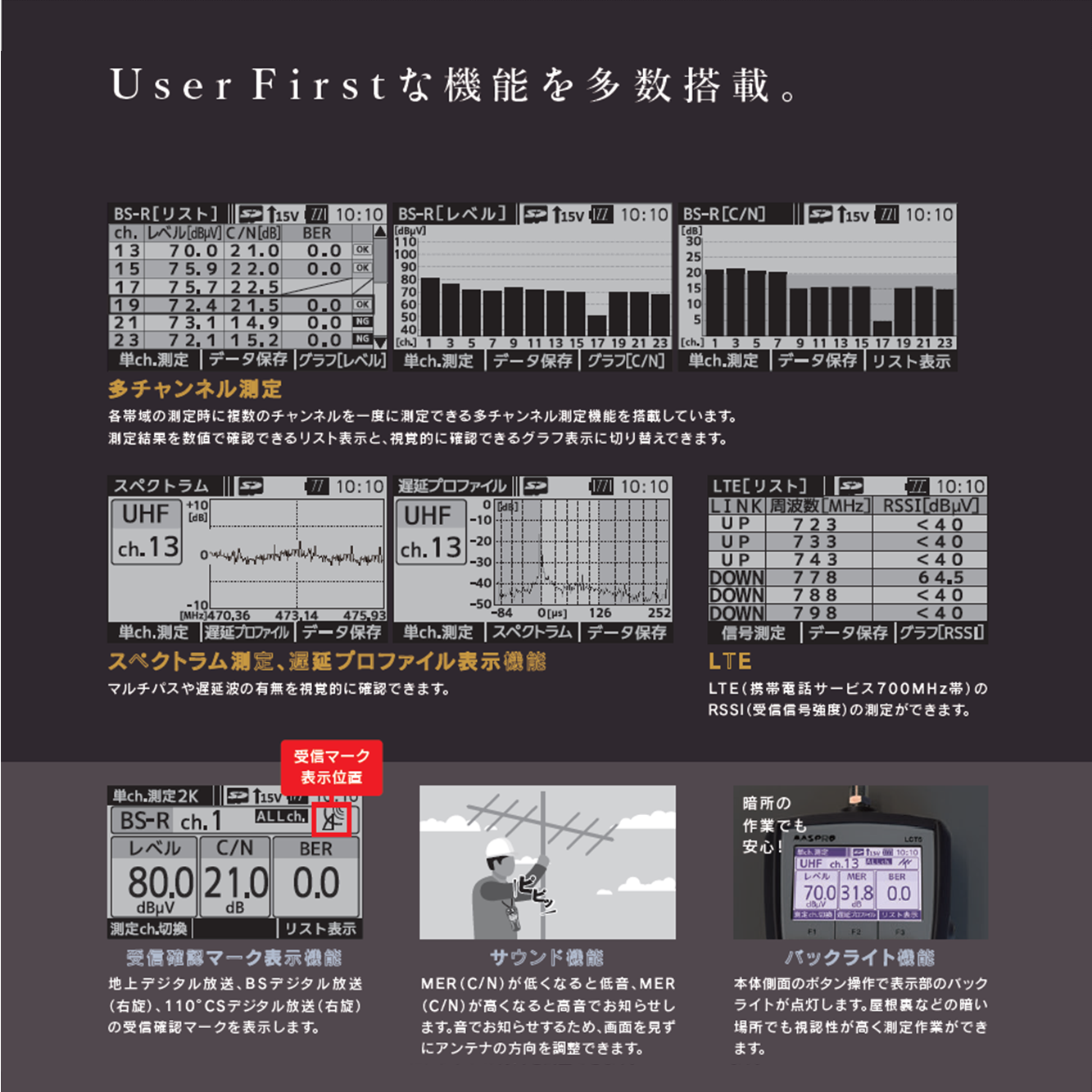

●多チャンネル測定機能（チャンネルリスト表示）
UHF(地上デジタル放送)測定時には、登録チャンネルあるいは全チャンネルのレベル、MER、BER 測定が、BS 右旋・110°CS 右旋放送測定時には、登録チャンネルあるいは全チャンネルのレベル、C/N、BER 測定が、新 4K8K 衛星放送測定時には、全チャンネルのレベル、簡易 C/N測定が、LTE 測定時には、アップリンク 3 波、ダウンリンク 3 波の RSSI(Received Signal Strength Indicator)測定が一度に測定できます。また、それぞれの測定値をリスト表示することが可能です。１画面で 6波分の測定値を表示できます。UHF(地上デジタル放送)測定、BS 右旋・110°CS 右旋放送測定では、受信判定結果も OK/NG で表示します。
●グラフ表示機能
各信号測定においては、高精細・大画面を活かしグラフ表示を行うことが可能です。UHF(地上デジタル放送)では、レベル、MER 測定値のグラフ表示、BS 右旋・110°CS 右旋放送では、レベル、C/N 測定値のグラフ表示、新 4K8K 衛星放送では、レベル、簡易 C/N 測定値のグラフ表示、LTE 測定では、RSSI 測定値のグラフ表示が行えます。
●遅延プロファイル、帯域内スペクトラム表示機能
UHF(地上デジタル放送)測定においては、高精細・大画面を活かした遅延プロファイル、帯域内スペクトラム表示を行なうことが可能です。マルチパス波の存在の確認やマルチパス波による受信信号状態を確認することができます。
●高速スキャン
地上デジタルの 40 チャンネルのレベルグラフ表示をわずか 6 秒で計測します。また、40 チャンネル中、放送波が 8チャンネルある状態での、レベル、MER、BER のリスト表示は、30秒で全チャンネルを計測します。
●LTE測定機能
700MHz 帯携帯電話（LTE）の信号（上り、下り）を測定することができ、UHF ブースターへの妨害の確認を行うことができます。1 周波数のみの測定に加え、全周波数(６波)のリスト表示、グラフ表示が可能です。
●DC 電圧測定機能
宅内からアンテナあるいはブースターへ給電している場合、その給電電圧を測定することができます。測定範囲は、DC 0V～30V です。パラボラアンテナ（コンバータ）への供給電圧がARIB 規定の範囲内であれば、パラボラアンテナマークが表示されます。
●光変調度測定
本器に別売の光パワーメーターVOPSL を接続し、強度変調方式の光信号で伝送されているUHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送、BS 左旋・110°CS 左旋放送の光変調度を測定することができます。
特長
●高精細な大画面表示
表示部のLCDは、高精細ドットマトリクス液晶を採用しており、測定値等の多くの情報が表示され、大変使いやすくなっています。また、LCD のコントラスト比が大きいため視認性も高くなり、うす暗い場所での使用においても、表示内容を確認することができます。
●大きなボタン、独立したボタン、ファンクションボタンによる簡単操作
大きなボタンで、チャンネルアップダウン/放送切換/給電の各操作が独立して行えますから、簡単に操作できます。また、３つのファンクションボタンを用意しており、各測定における機能を割り当てますので、容易に機能切換が可能です。
●新 4K8K 衛星放送の測定が可能
新 4K8K 衛星放送のレベルと簡易 C/N の測定が可能です。
●3 値同時測定機能（受信レベル、BER、MER(C/N)の同時表示）
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送の信号レベルと信号の品質を表すBER と MER（衛星は C/N）の測定値が同時に表示できますので、作業の効率もアップします。また、新 4K8K衛星放送については、信号レベルと簡易 C/N の測定値が同時に表示できます。
●全波一括測定機能
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送信号、BS 左旋・110°CS 左旋放送信号を一括で測定することができます。壁面端子やテレビに接続する直前の信号の状態を簡単な操作で一度に確認することができます。信号のトラップなどの伝送路異常や外来電波障害などの異常を見つけやすくなります。また、測定結果をＯＫ／ＮＧで表示しますから判定が簡単です。
●受信確認マーク表示機能
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送の測定時に、受信信号の品質が一定以上であれば、受信確認マークを表示しますから、アンテナの方向調整を簡単に行えます。
●MER 測定範囲拡大
UHF(地上デジタル放送)において MER の測定範囲が 0～32dB となっています。アンテナ方向調整を行なうとき、MER 最大値が 30dB の機器では頭打ちとなる範囲が広くて、最適なアンテナ方向調整が難しいということがあります。MER 最大値が 32dB となっていますから、頭打ちとなる範囲が狭くなり、最適なアンテナ方向調整がしやすくなります。
●チャンネル登録機能
あらかじめ、よく使うチャンネルを登録することで、測定チャンネル選択時の時間を短縮することができます。測定チャンネルは、登録チャンネルのみと全チャンネルの切換もワンボタンで切換可能です。また、UHF(地上デジタル放送)については、microSD カード内に保存してある登録チャンネルファイルを読み込むことで受信地域ごとに受信チャンネルを切り替えることができます。
●多チャンネル測定機能（チャンネルリスト表示）
UHF(地上デジタル放送)測定時には、登録チャンネルあるいは全チャンネルのレベル、MER、BER 測定が、BS 右旋・110°CS 右旋放送測定時には、登録チャンネルあるいは全チャンネルのレベル、C/N、BER 測定が、新 4K8K 衛星放送測定時には、全チャンネルのレベル、簡易 C/N測定が、LTE 測定時には、アップリンク 3 波、ダウンリンク 3 波の RSSI(Received Signal Strength Indicator)測定が一度に測定できます。また、それぞれの測定値をリスト表示することが可能です。１画面で 6波分の測定値を表示できます。UHF(地上デジタル放送)測定、BS 右旋・110°CS 右旋放送測定では、受信判定結果も OK/NG で表示します。
●グラフ表示機能
各信号測定においては、高精細・大画面を活かしグラフ表示を行うことが可能です。UHF(地上デジタル放送)では、レベル、MER 測定値のグラフ表示、BS 右旋・110°CS 右旋放送では、レベル、C/N 測定値のグラフ表示、新 4K8K 衛星放送では、レベル、簡易 C/N 測定値のグラフ表示、LTE 測定では、RSSI 測定値のグラフ表示が行えます。
●遅延プロファイル、帯域内スペクトラム表示機能
UHF(地上デジタル放送)測定においては、高精細・大画面を活かした遅延プロファイル、帯域内スペクトラム表示を行なうことが可能です。マルチパス波の存在の確認やマルチパス波による受信信号状態を確認することができます。
●高速スキャン
地上デジタルの 40 チャンネルのレベルグラフ表示をわずか 6 秒で計測します。また、40 チャンネル中、放送波が 8チャンネルある状態での、レベル、MER、BER のリスト表示は、30秒で全チャンネルを計測します。
●LTE測定機能
700MHz 帯携帯電話（LTE）の信号（上り、下り）を測定することができ、UHF ブースターへの妨害の確認を行うことができます。1 周波数のみの測定に加え、全周波数(６波)のリスト表示、グラフ表示が可能です。
●DC 電圧測定機能
宅内からアンテナあるいはブースターへ給電している場合、その給電電圧を測定することができます。測定範囲は、DC 0V～30V です。パラボラアンテナ（コンバータ）への供給電圧がARIB 規定の範囲内であれば、パラボラアンテナマークが表示されます。
●光変調度測定
本器に別売の光パワーメーターVOPSL を接続し、強度変調方式の光信号で伝送されているUHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送、BS 左旋・110°CS 左旋放送の光変調度を測定することができます。
・本体サイズ
218mm×91mm×28mm
218mm×91mm×28mm
